طرح مطحنة السلة

طاحونة السلة هي نوع من معدات الطحن الرطب المستخدمة لطحن وتشتيت المواد في الوسط السائل. وتتكون من حاوية ثابتة تعرف بالسلة، والتي تحتوي على عمود دوار داخلي بشفرات أو مناخل مثقوبة. يتم احتواء وسائط الطحن (عادةً الخرز الخزفي) داخل السلة، ويتم إدخال المنتج المراد معالجته إلى المطحنة. أثناء التشغيل، يدور الدوار بسرعات عالية، مما يؤدي إلى إنشاء قوى قص تعمل على تكسير الجزيئات بشكل فعال بينما توفر الوسائط طحنًا تصادميًا. يضمن هذا الإجراء المزدوج تقليل الحجم بشكل فعال والتشتت الموحد للأصباغ والمواد المالئة والمواد الصلبة الأخرى في الدهانات والطلاءات والأحبار والتركيبات الكيميائية المختلفة.

مطحنة السلة SeFluid هي نوع من آلة الطحن متعددة الوظائف. إنها تمتلك كلاً من وظيفة الطحن والتشتيت. مع خصائص موفرة للطاقة وعالية الكفاءة وسهولة الصيانة.

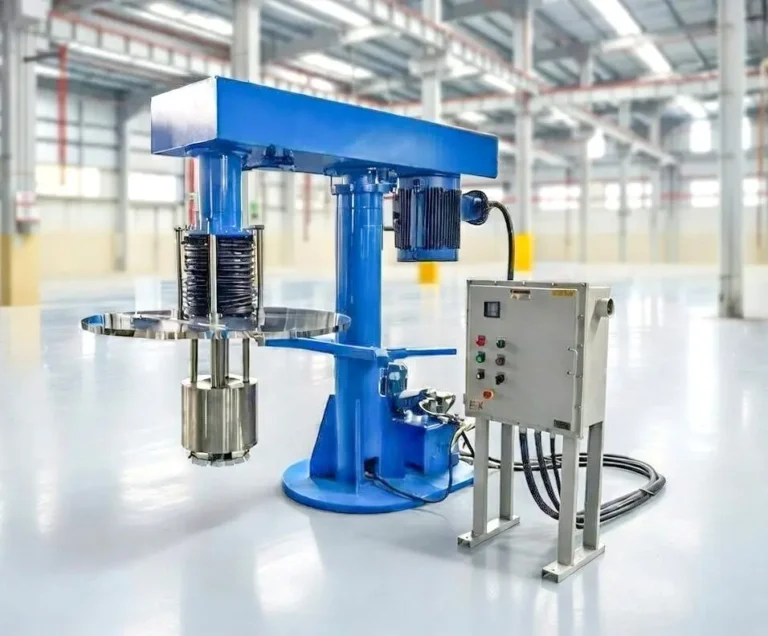

صورة مطحنة السلة | السائل السائل

تخصيص

قوة

5.5-75 كيلو واط

سعة الدفعة

50-1200 لتر

حبة

0.8-2.5 ملم

مادة

SS304, SS316

كيف تعمل مطحنة السلة

مبدأ مطحنة السلة | SeFluid
طاحونة السلة عبارة عن آلة طحن وتشتيت تجمع بين عمليتي الطحن والتشتت في وحدة واحدة. وإليك كيفية عملها:
  1. تصميم: يتكون قلب طاحونة السلة من حاوية أسطوانية ثابتة أو "سلة" ذات جدران مثقوبة، تحتوي على عمود تقليب مزود بشفرات أو أقراص في قاعها. يدور هذا العمود داخل السلة.
  2. عملية: يتم تعبئة المنتج المراد معالجته (معلق المواد الصلبة في السائل) في السلة. يوجد داخل السلة وسائط طحن، عادة ما تكون خرزات أو كرات خزفية، والتي تملأ جزءًا كبيرًا من الحجم.
  3. عملية الطحن: عند تنشيط الآلة، يبدأ عمود المحرض في الدوران بسرعة عالية. أثناء دورانها، تقوم الشفرات بإنشاء شفط قوي يسحب المنتج من الأعلى عبر طبقة الوسائط ثم يدفعه إلى الخارج من خلال الثقوب الموجودة في جدار السلة.
  4. التشتت والطحن: تقوم وسائط الطحن الموجودة في السلة بطحن الجزيئات الصلبة عند اصطدامها بها تحت قوى القص والصدم. في نفس الوقت، يتعرض المنتج المار لعملية قص مكثفة بواسطة الشفرات المتحركة بسرعة، مما يؤدي إلى تشتيت فعال للجزيئات.
  5. إعادة التدوير: يخرج المنتج من السلة لكنه لا يغادر النظام على الفور. وبدلاً من ذلك، يتم إعادة تدويره مرة أخرى إلى السلة عدة مرات حتى يتم تحقيق تقليل حجم الجسيمات والتجانس المطلوب.
  6. المعالجة الخاضعة للرقابة: يمكن تعديل معلمات العملية مثل سرعة الدوران وكمية وسائط الطحن ووقت المعالجة وفقًا لمتطلبات التطبيق المحددة للحصول على نتائج طحن وتشتيت مثالية.
باختصار، تقوم المطحنة السلة بطحن وتوزيع الأصباغ والحشو والمواد الأخرى بكفاءة في الوسائط السائلة من خلال مزيج من التأثير الميكانيكي من وسائط الطحن وقوى القص التي يمارسها المحرض، مما يضمن التوزيع الموحد لحجم الجسيمات وتحسين جودة المنتج.

رئيس عمل مطحنة السلة

مطحنة سلة نوع دورة أسفل رأس العمل | SeFluid
مطحنة سلة نوع دورة جانبية رأس العمل | SeFluid
إن رأس العمل لمطحنة السلة هو العنصر المركزي والحاسم حيث تتم عمليات الطحن والتشتيت الفعلية. ويتكون من عدة أجزاء رئيسية:

  1. سلة: قلب رأس العمل هو السلة المثقبة، والتي يمكن أن تكون مصنوعة من الفولاذ المقاوم للصدأ أو غيرها من المواد المعمرة. تحتوي هذه السلة على العديد من الثقوب الصغيرة التي تسمح بمرور المواد المعالجة مع احتواء وسائط الطحن بداخلها.
  2. رمح المحرض: يوجد داخل السلة عمود تقليب مزود بشفرات أو أقراص في طرفه السفلي. يدور هذا العمود بسرعات عالية لإنشاء قوى قص مكثفة من أجل التشتت الفعال.
  3. وسائل الإعلام طحن: تحتوي السلة على كمية كبيرة من وسائط الطحن، عادة ما تكون خرزات أو كرات خزفية، والتي تقوم بطحن الجزيئات الصلبة في المعلق السائل عندما تصطدم ببعضها البعض وبالمنتج تحت تأثير المحرض الدوار.
  4. الثقوب: تعتبر الثقوب الموجودة في جدار السلة أمرًا بالغ الأهمية لأنها تسهل مرور خليط المنتج عبر وسائط الطحن. يحدد حجم هذه الفتحات توزيع حجم الجسيمات للمنتج النهائي، مع وجود فتحات أصغر تسمح بطحن أكثر دقة.
  5. نظام الختم: لمنع تسرب المنتج وضمان احتواء بيئة الطحن، غالبًا ما يشتمل رأس العمل على ختم ميكانيكي أو ترتيب ختم ميكانيكي مزدوج بين الجزء الثابت (السلة) وعمود المحرض الدوار.
  6. نظام التبريد/التدفئة: قد تتضمن بعض المطاحن السلة المتقدمة عناصر تبريد أو تسخين داخل رأس العمل للتحكم في درجة الحرارة أثناء المعالجة، خاصة بالنسبة للمنتجات الحساسة للحرارة.
أثناء التشغيل، يجمع رأس العمل لمطحنة السلة بين الطحن (من خلال عمل وسائط الطحن) والخلط عالي القص (من خلال المحرض)، وبالتالي توفير عملية من خطوة واحدة لتحقيق تقليل حجم الجسيمات الدقيقة والتشتت المتجانس في مختلف الصناعات. مثل الدهانات والطلاءات والحبر والمواد اللاصقة والأدوية وغيرها.

مميزات سلسلة مطحنة السلة SEBM

تمثل سلسلة مطحنة السلة SEBM من SeFluid حلاً مبتكرًا ومتعدد الاستخدامات لعمليات الطحن والتوزيع عبر مختلف الصناعات. لقد تم تصميم هذه المطاحن بدقة لدمج عمليتين مهمتين في آلة واحدة، وبالتالي تحسين الكفاءة، وتقليل وقت التوقف عن العمل، وضمان جودة المنتج المتسقة. فيما يلي الميزات البارزة التي تحدد الأداء الاستثنائي والقدرة على التكيف لمعداتنا.

  • تكامل العمليات المزدوجة: تقوم هذه الآلة المتقدمة بشكل فريد بمهام الطحن والتشتيت في وقت واحد، مما يلغي الحاجة إلى معدات منفصلة.
  • سهولة التنظيف والتغيير السريع للمواد: تم تصميم سلة الطحن بواجهة سهلة الاستخدام، مما يسمح بالتنظيف وتغيير المواد بسرعة وبدون مجهود، وبالتالي تعزيز الإنتاجية العالية.
  • هياكل رأس العمل القابلة للتخصيص: يتم تقديم مجموعة مختارة من تكوينات رأس العمل المختلفة لتلبية المتطلبات المتنوعة والمحددة في التطبيقات والقطاعات المختلفة.
  • مكونات متوازنة الدقة: العمود الرئيسي عالي السرعة ورأس السلة، إلى جانب بكرة الحزام التي اجتازت اختبارات التوازن الساكنة والديناميكية الصارمة، يضمنان التشغيل السلس وطول العمر.
  • نظام الفصل الأمثل: مع لوحة شبكية دقيقة تتميز بمساحة تدفق أكبر بنسبة 30%، فإنها تضمن فصلًا أفضل للخرز عن الوسط، مما يعزز فعالية العملية بشكل عام.
  • آليات الرفع المرنة: يمكن للمستخدمين الاختيار بين أنظمة الرفع الهيدروليكية أو الهوائية أو الميكانيكية، وكلها توفر حركة موثوقة وسلسة لأعلى / لأسفل للمكونات.
  • خيارات لقط متعددة الاستخدامات: سواء كان الأمر يتعلق بمشبك الحزام، أو المشبك اليدوي، أو أنظمة المشبك الهوائي، فإن هذه الخيارات توفر راحة تشغيلية مخصصة بناءً على التفضيلات الفردية.
  • سرعة معالجة فعالة: توفر سلسلة SEBM كفاءة ملحوظة، وتحقق نتائج طحن مثالية خلال أوقات معالجة قصيرة، مما يقلل من دورات الإنتاج.
  • التحكم الدقيق في السرعة: نظام التحكم في تحويل التردد المتقدم يسمح بتعديل السرعة بشكل مستمر، مما يتيح التحكم الدقيق في عمليات الطحن والتشتيت.
  • البناء الدائم: تم تصميم هذه المطاحن بتصميم أسطواني قوي مزدوج الطبقة، مما يمنع أي تسرب للزيت الهيدروليكي حتى بعد الاستخدام الممتد، مما يضمن الأداء المستمر والاعتمادية.

بشكل عام، تجمع سلسلة مطحنة السلة SEBM من SeFluid بين التكنولوجيا المتطورة والوظائف العملية لتقديم أداة قوية وقابلة للتكيف لعمليات الطحن والتشتت الصناعية. ويضمن مزيج الميزات الفريد الخاص به الاستخدام الفعال للموارد والمرونة وجودة المنتج الفائقة، مما يجعله خيارًا مثاليًا للشركات التي تبحث عن حل متطور لاحتياجات التصنيع الخاصة بها. من خلال الاستثمار في سلسلة مطحنة السلة SEBM، يمكن للمستخدمين أن يتوقعوا إنتاجية محسنة، وتكاليف صيانة أقل، وموثوقية دائمة طوال دورة حياة المعدات.

نظام التبريد لرأس عمل مطحنة السلة

يعد نظام التبريد لرأس عمل مطحنة السلة مكونًا أساسيًا للحفاظ على درجات حرارة التشغيل المثالية ومنع ارتفاع درجة الحرارة أثناء عملية الطحن والتشتت. تم تصميم النظام لإدارة الحرارة الناتجة عن الاحتكاك بين وسائط الطحن وجزيئات المنتج وجدران السلة، والتي يمكن أن تؤثر على جودة المنتج واللزوجة وأداء الماكينة. إليك كيفية عمل نظام التبريد عادةً في رأس عمل مطحنة السلة الخاصة بـ SeFluid:

  • سترة التبريد: تحيط سترة التبريد برأس العمل، الذي يتضمن حجرة الطحن (السلة) وأحيانًا المحرك أو مكونات المحرك. يمكن ملء هذه السترة بالماء أو سائل التبريد أو غيرها من السوائل المنظمة لدرجة الحرارة والتي تدور من خلالها لامتصاص الحرارة وتبديدها.
  • نظام التبريد ذو الحلقة المغلقة: يتدفق وسط التبريد عبر الغلاف في حلقة مغلقة، وغالبًا ما يتم تبريده خارجيًا بواسطة مبرد أو مبادل حراري. وهذا يضمن تبريدًا ثابتًا وفعالاً دون تلوث المواد المعالجة.
  • التحكم في درجة الحرارة: قد يشتمل نظام التبريد على أجهزة استشعار لدرجة الحرارة للمراقبة والتحكم في الوقت الفعلي. تقوم هذه المستشعرات بتغذية البيانات مرة أخرى إلى لوحة التحكم الآلية، مما يسمح للمشغلين بضبط معدل التبريد وفقًا لمتطلبات العملية المحددة وتجنب التبريد الزائد أو التبريد المنخفض.
  • عازلة: في بعض التصميمات، قد يتم أيضًا عزل رأس العمل لتقليل فقد الحرارة عندما لا يكون التبريد ضروريًا أو للحفاظ على درجة حرارة داخلية ثابتة أثناء عمليات التسخين.
  • ميزات السلامة: لمنع تجميد أو غليان سائل التبريد، تم دمج تدابير السلامة مثل منظمات الحرارة وصمامات تخفيف الضغط في النظام.
  • تحسين العملية: من خلال الحفاظ على درجة حرارة ثابتة داخل رأس العمل، يساعد نظام التبريد على تحسين عملية الطحن، مما يضمن تقليل حجم الجسيمات بشكل متسق، وتجنب التدهور الحراري للمواد الحساسة، وإطالة عمر كل من وسائط الطحن والمعدات نفسها.

باختصار، يلعب نظام التبريد في رأس عمل مطحنة السلة دورًا حاسمًا في إدارة الديناميكيات الحرارية لعملية الطحن، وبالتالي الحفاظ على جودة المنتج وتعزيز الكفاءة الإجمالية وطول عمر الماكينة.

أسباب اختيار مطاحن السلة الخاصة بـ SeFluid

احتضن مستقبل تكنولوجيا الطحن والتشتت من خلال اختيار مطاحن السلة الرائدة في الصناعة من SeFluid. باعتبارها هيئة موثوقة في حلول معالجة السوائل، تقدم SeFluid مجموعة مبتكرة تتفوق في الأداء على الطرق التقليدية، مما يوفر نتائج لا مثيل لها لتطبيقات متنوعة عبر الصناعات.

  • الدقة الهندسية تتميز مطاحننا بمكونات مصممة بدقة، بما في ذلك تصميم سلة شبكية على أحدث طراز يضمن فصلًا فائقًا للخرز والوسط، مما يؤدي إلى تقليل حجم الجسيمات بدقة وتشتت متجانس.
  • تكوينات قابلة للتخصيص توفر مطاحن السلة SeFluid، المصممة خصيصًا لتلبية احتياجاتك الخاصة، هياكل رأس عمل متنوعة لاستيعاب المواد والتطبيقات المختلفة، مما يوفر مرونة لا مثيل لها.
  • إدارة درجة الحرارة المتقدمة استمتع بتجربة معالجة درجة الحرارة التي يتم التحكم فيها من خلال أنظمة التبريد الفعالة لدينا والتي تحافظ على الظروف المثالية داخل رأس العمل، وتحمي المواد الحساسة من التدهور مع ضمان تشغيل الماكينة بشكل موثوق.
  • تصميم سهل الاستخدام بفضل السلال سهلة التنظيف وإمكانيات التغيير السريع للمواد، تضمن المطاحن ذات السلة من SeFluid الحد الأدنى من وقت التوقف عن العمل والصيانة المبسطة، مما يزيد من الكفاءة التشغيلية الإجمالية إلى الحد الأقصى.
  • التحكم في السرعة المتطورة مجهزة بتحكم متقدم في تحويل التردد، تسمح مطاحننا بتعديلات سلسة للسرعة، مما يوفر تحكمًا دقيقًا في عملية الطحن للحصول على الدقة والاتساق الأمثل.
  • بناء قوي وموثوق تم تصميم مطاحن السلة من SeFluid مع وضع المتانة في الاعتبار. تضمن الأعمدة الرئيسية عالية السرعة والبنية المتوازنة وآليات الرفع القوية (الهيدروليكية أو الهوائية أو الميكانيكية) أداءً سلسًا وموثوقًا طوال دورة حياة المعدات.
  • السلامة اولا تعمل ميزات السلامة مثل تصميمات الأسطوانات ذات الطبقة المزدوجة على منع تسرب الزيت وتضمن أنظمة التثبيت الآمنة سلامة المشغل وتضمن سلامة بيئة المعالجة لديك.
  • تعزيز الإنتاجية يمكنك تحويل المواد الخام بكفاءة إلى منتجات معالجة بدقة في وقت قياسي باستخدام مطاحن السلة من SeFluid، والتي توفر إنتاجية استثنائية وفعالية من حيث التكلفة.
  • دعم شامل للعملاء في SeFluid، نحن نفخر بالتزامنا بإرضاء العملاء. يقدم فريقنا المتفاني إرشادات الخبراء ودعم التثبيت وخدمة ما بعد البيع لضمان أن استثمارك في مطاحن السلة لدينا يحقق أقصى قدر من العائدات.
في الختام، تجسد مطاحن السلة من SeFluid الاندماج المثالي بين الابتكار والموثوقية والقدرة على التكيف. سواء كنت تعمل في مجال الأدوية أو الطلاء أو الحبر أو أي صناعة أخرى تتطلب الكثير من المتطلبات، ثق في SeFluid لرفع معايير الإنتاج الخاصة بك من خلال مطاحن السلة المتميزة لدينا - حيث يلتقي التميز بالهندسة!

تطبيقات مطاحن سلة SeFluid

تعتبر مطاحن السلة من SeFluid عبارة عن معدات معالجة متعددة الاستخدامات مع مجموعة واسعة من التطبيقات عبر مختلف الصناعات. إنها تتفوق في طحن وتشتيت وتجانس المواد التي تتطلب تقليل حجم الجسيمات والتوزيع الموحد داخل الوسائط السائلة. وفيما يلي بعض القطاعات الرئيسية وتطبيقاتها المحددة لمطاحن السلة:

  • صناعة الدهانات والطلاءات: تُستخدم المطاحن السلة على نطاق واسع لتفريق الأصباغ والمواد المالئة والمواد المضافة الأخرى في مصفوفة الطلاء. إنها تضمن قوة ألوان ممتازة واستقرارًا وخصائص انسيابية محسنة.
  • أحبار الطباعة: لإنتاج أحبار الطباعة القائمة على الماء أو المذيبات، توفر المطاحن السلة تشتيتًا دقيقًا للأصباغ والأصباغ، مما يؤدي إلى مطبوعات عالية الجودة مع تناسق الألوان الأمثل.
  • المواد اللاصقة والمواد المانعة للتسرب: تساعد هذه المطاحن على تحقيق أحجام الجسيمات الدقيقة واللزوجة المتسقة في المواد اللاصقة وتركيبات المواد المانعة للتسرب، مما يحسن أداء المنتج وقوة الترابط ومدة الصلاحية.
  • المستحضرات الصيدلانية: في صناعة المستحضرات الصيدلانية، يتم استخدام المطاحن السلة للطحن الرطب لواجهات برمجة التطبيقات (المكونات الصيدلانية النشطة) والسواغات، مما يضمن الحصول على مخاليط متجانسة ضرورية لفعالية الدواء وسلامة المرضى.
  • مستحضرات التجميل: تستخدم صناعة مستحضرات التجميل طواحين السلة لطحن وخلط الأصباغ والمطريات والمكونات الأخرى في مستحضرات التجميل والعناية بالبشرة ومنتجات العناية بالشعر للحصول على ملمس ناعم ومعلقات ثابتة.
  • الأغذية والمشروبات: بالنسبة لملونات الطعام والنكهات وعوامل التسميك، توفر المطاحن السلة تقليلًا متحكمًا لحجم الجسيمات وتشتتًا فائقًا، مما يعزز جودة المنتج ومظهره وطعمه.
  • المواد الكيميائية ومواد التشحيم: في التركيب الكيميائي وتركيب مواد التشحيم، تكون المطاحن السلة فعالة في تكسير المواد الصلبة وإنشاء تشتتات مستقرة.
  • السيراميك والزجاج: أثناء تحضير الملاط لتصنيع السيراميك والزجاج، تضمن المطاحن السلة توزيعًا متساويًا للجسيمات وتقليل التكتل.
  • الالكترونيات: في صناعة المعجون الإلكتروني، تلعب المطاحن ذات السلة دورًا مهمًا في الطحن الدقيق وخلط المواد الموصلة مثل الفضة والنحاس والجرافيت لألواح الدوائر المطبوعة.

تجد المطاحن السلة من SeFluid إمكانية التطبيق حيثما تكون هناك حاجة إلى عمليات طحن وتشتيت وتفكيك تتسم بالكفاءة والفعالية، لا سيما في الصناعات التي تتطلب رقابة صارمة على توزيع حجم الجسيمات ونقاء المنتج.
