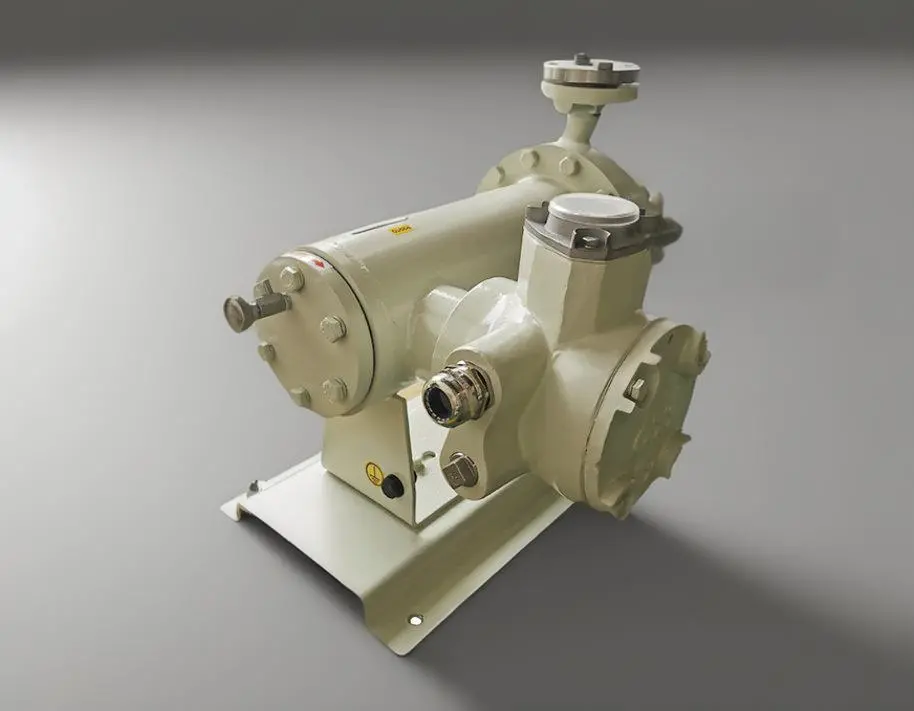

Máy bơm động cơ đóng hộp là một bộ phận nhỏ gọn, kín, tích hợp cả máy bơm và động cơ trong một vỏ duy nhất. Không giống như máy bơm truyền thống, nó loại bỏ sự cần thiết của phốt trục bên ngoài, giảm thiểu việc bảo trì và giảm thiểu nguy cơ rò rỉ chất lỏng. Thiết kế này nâng cao hiệu quả, khiến nó phù hợp cho các ứng dụng trong các ngành công nghiệp như chế biến hóa chất và dược phẩm. Cấu trúc kín đảm bảo ngăn chặn an toàn các chất lỏng có khả năng gây nguy hiểm, góp phần đảm bảo an toàn cho môi trường. Hình thức nhỏ gọn và độ tin cậy của nó làm cho máy bơm động cơ đóng hộp trở nên lý tưởng để sử dụng trong không gian hạn chế, nơi cần tối ưu hóa không gian và vận hành kín khí.

sản phẩm bơm động cơ đóng hộp | chất lỏng

Specification

Max Power: 315 kw
Max Capacity: 800 m³/giờ
Flow Head: Tối đa. 800m
Max Temperature: 450oC

How a canned motor pump works

A canned motor pump, also known as a hermetic seal pump or enclosed impeller pump, is a specialized type of centrifugal pump that integrates the pump and motor into a single, sealed unit. This design eliminates the need for a traditional mechanical shaft seal and prevents leaks from occurring in high-pressure, hazardous, or pure fluid applications. Here’s how a canned motor pump operates:

  1. Xây dựng kín: Trái tim của máy bơm động cơ đóng hộp là cấu trúc hoàn toàn khép kín. Rôto của máy bơm (bao gồm cánh quạt) được đặt bên trong một hộp kín cùng với cuộn dây stato của động cơ điện. Không có sự tiếp xúc trực tiếp giữa các bộ phận quay và bộ phận đứng yên bên ngoài vỏ bọc này.
  2. Bôi trơn: Các khe hở bên trong rất chặt và các ổ trục được bôi trơn bằng chính chất lỏng được bơm hoặc bằng hệ thống dầu chuyên dụng bên trong thiết bị đóng hộp. Trong một số thiết kế, chất lỏng được bơm sẽ làm mát và bôi trơn các bộ phận của động cơ.
  3. Tản nhiệt: Do thiếu thông gió bên ngoài, nhiệt sinh ra trong quá trình vận hành phải được tiêu tán qua chất lỏng được bơm hoặc qua sự dẫn truyền qua vỏ động cơ ra môi trường xung quanh. Một số máy bơm có thể có các tính năng làm mát bổ sung như áo làm mát hoặc bộ trao đổi nhiệt.
  4. Vòng xoay: Khi cấp nguồn vào cuộn dây động cơ, từ trường sẽ làm cho rôto quay. Khi rôto quay, nó dẫn động bánh công tác kèm theo, từ đó tạo ra lực ly tâm để di chuyển chất lỏng.
  5. Phòng chống rò rỉ: Vì không có phốt trục nên nguy cơ rò rỉ do hỏng phốt bị loại bỏ. Điều này làm cho máy bơm động cơ dạng hộp trở nên lý tưởng để xử lý chất lỏng độc hại, dễ cháy hoặc đắt tiền, nơi mà ngay cả những rò rỉ nhỏ nhất cũng có thể gây ra rủi ro hoặc tổn thất đáng kể.
  6. Giám sát: Để đảm bảo hoạt động bình thường và phát hiện sớm mọi vấn đề tiềm ẩn, máy bơm động cơ đóng hộp thường bao gồm các hệ thống giám sát tích hợp như cảm biến nhiệt độ, máy theo dõi độ rung và cảm biến áp suất.
  7. BẢO TRÌ: Máy bơm động cơ dạng hộp thường ít yêu cầu bảo trì hơn so với máy bơm thông thường vì chúng có ít bộ phận hao mòn hơn và không có phốt trục để thay thế. Tuy nhiên, khi cần sửa chữa, chúng thường đòi hỏi phải có kiến ​​thức chuyên môn và chuyên môn sâu hơn để tháo gỡ.

Tóm lại, máy bơm động cơ đóng hộp kết hợp máy bơm và động cơ trong một bộ phận kín duy nhất, sử dụng lực từ để điều khiển cánh quạt trong khi vẫn đảm bảo hoạt động không bị rò rỉ, khiến chúng phù hợp cho các ứng dụng đòi hỏi khắt khe và quan trọng.

Thuận lợi

Máy bơm động cơ đóng hộp mang đến nhiều ưu điểm vượt trội so với máy bơm ly tâm thông thường, đặc biệt trong các ứng dụng mà độ tin cậy, an toàn và mối quan tâm về môi trường là tối quan trọng. Dưới đây là một số lợi ích chính:
  • Hoạt động không bị rò rỉ: Ưu điểm đáng kể nhất là loại bỏ phốt trục cơ khí, vốn là điểm hư hỏng thường gặp ở máy bơm truyền thống. Vì máy bơm động cơ đóng hộp không có vòng đệm bên ngoài nên chúng đảm bảo không rò rỉ, khiến chúng trở nên lý tưởng để xử lý các chất lỏng nguy hiểm, độc hại hoặc đắt tiền không được thải ra môi trường.
  • Độ tin cậy cao: Bằng cách loại bỏ nhu cầu sử dụng phốt trục bên ngoài, nguy cơ ngừng hoạt động của máy bơm do phốt bị mòn, rò rỉ hoặc hỏng hóc sẽ giảm đáng kể. Điều này dẫn đến tăng thời gian hoạt động và độ tin cậy của thiết bị tổng thể.
  • Cải tiến an toàn: Máy bơm động cơ đóng hộp thường được sử dụng trong các quy trình quan trọng trong đó việc ngăn chặn chất lỏng là rất quan trọng. Trong trường hợp xảy ra lỗi bên trong, chất lỏng được bơm vẫn được chứa trong hộp kín, làm giảm khả năng xảy ra tai nạn, cháy hoặc nổ do rò rỉ chất lỏng.
  • Mức độ bảo trì thấp: Với ít bộ phận chuyển động hơn và không cần bảo trì phốt trục, những máy bơm này yêu cầu bảo trì ít hơn đáng kể so với các máy bơm cùng loại. Chúng cũng hoạt động với mức độ rung và tiếng ồn giảm, góp phần kéo dài tuổi thọ sử dụng.
  • Hiệu quả: Do thiết kế nhỏ gọn và khớp nối trực tiếp giữa động cơ và cánh quạt, máy bơm động cơ dạng hộp thường có hiệu suất năng lượng cao. Ngoài ra, nhiệt sinh ra trong quá trình vận hành có thể được tiêu tán qua chính chất lỏng được bơm, nâng cao hơn nữa hiệu quả hoạt động.
  • Kiểm soát nhiệt độ: Trong nhiều thiết kế, chất lỏng được bơm cũng có thể đóng vai trò là chất làm mát cho động cơ, cung cấp khả năng kiểm soát nhiệt độ tích hợp giúp kéo dài tuổi thọ ổ trục và đảm bảo điều kiện vận hành an toàn.
  • Tính linh hoạt: Canned motor pumps can handle a wide variety of fluids, from cryogenic liquids to hot, aggressive chemicals, and can work at both high and low pressures. They’re suitable for applications across various industries including nuclear, petrochemical, pharmaceuticals, and food processing.
  • Khả năng giám sát: Nhiều mẫu máy được trang bị hệ thống giám sát tiên tiến giúp phát hiện những thay đổi về nhiệt độ, độ rung và áp suất, cho phép phát hiện sớm các vấn đề tiềm ẩn trước khi chúng dẫn đến những vấn đề nghiêm trọng hơn.

Tóm lại, máy bơm động cơ đóng hộp mang lại sự an toàn nâng cao, độ tin cậy được cải thiện, chi phí bảo trì thấp hơn và hiệu quả cao hơn, khiến chúng trở thành lựa chọn ưu tiên trong những môi trường mà việc ngăn ngừa rò rỉ và tính toàn vẹn của quy trình là rất quan trọng.

Các tính năng của Máy bơm động cơ đóng hộp của SeFluid

  1. Hoạt động không có không khí: SeFluid’s canned motor pumps ensure no ingress of external air, making them ideal for vacuum-operated systems and handling liquids that exhibit adverse reactions upon contact with atmospheric air.

  2. Khả năng chống rò rỉ tuyệt đối: Những máy bơm này đảm bảo hiệu suất hoàn toàn không bị rò rỉ, do đó hoàn toàn phù hợp để vận chuyển chất lỏng dễ cháy nổ, chất độc hại, hóa chất ăn mòn cũng như chất lỏng có giá trị cần được ngăn chặn tuyệt đối.

  3. Cấu trúc không trục cho các điều kiện khắc nghiệt: Với thiết kế không có trục, chúng được thiết kế riêng cho môi trường áp suất cao và có thể quản lý hiệu quả chất lỏng có nhiệt độ cực cao hoặc nhiệt độ thấp cũng như những chất lỏng có điểm nóng chảy cao.

  4. Tính nhỏ gọn và hiệu quả chi phí: Với thiết kế tiết kiệm không gian, những máy bơm này có kích thước nhỏ, trọng lượng nhẹ, dấu chân tối thiểu và giảm chi phí lắp đặt nhờ cấu trúc nhỏ gọn.

  5. Hiệu suất yên tĩnh và chống rung: Máy bơm hoạt động ở mức độ ồn thấp và độ rung được giảm thiểu đáng kể nhờ cấu trúc khép kín hoàn toàn nên không cần đến quạt làm mát và vòng bi bên ngoài.

  6. Bôi trơn hiệu quả bảo trì: SeFluid’s canned motor pumps do not necessitate the external injection of lubricating fluid, thereby contributing to lower maintenance expenses and increased operational efficiency over time.

Các loại chất lỏng thích hợp cho máy bơm động cơ đóng hộp

Máy bơm động cơ đóng hộp rất linh hoạt và có thể xử lý nhiều loại chất lỏng. Sự phù hợp của máy bơm động cơ đóng hộp đối với một chất lỏng cụ thể phụ thuộc vào các yếu tố như khả năng tương thích hóa học, nhiệt độ và tiềm năng của chất rắn. Dưới đây là một số loại chất lỏng thường thích hợp cho máy bơm động cơ đóng hộp:

  • Chất lỏng ăn mòn: Máy bơm động cơ đóng hộp thường được làm bằng vật liệu chống ăn mòn, khiến chúng thích hợp để xử lý chất lỏng ăn mòn. Điều này bao gồm axit, kiềm và các hóa chất ăn mòn khác thường thấy trong các ngành công nghiệp chế biến hóa chất.
  • Chất lỏng độc hại: Máy bơm động cơ đóng hộp được bịt kín, ngăn ngừa rò rỉ và làm cho chúng phù hợp để xử lý chất lỏng độc hại. Điều này rất quan trọng trong các ngành công nghiệp nơi việc ngăn chặn các vật liệu nguy hiểm là ưu tiên hàng đầu.
  • Chất lỏng dễ cháy: Do thiết kế không rò rỉ, máy bơm động cơ đóng hộp thích hợp để bơm chất lỏng dễ cháy một cách an toàn. Chúng thường được sử dụng trong các ứng dụng có nguy cơ cháy nổ.
  • Chất lỏng nhiệt độ cao: Máy bơm động cơ đóng hộp có thể xử lý chất lỏng ở nhiệt độ khắc nghiệt, cả cao và thấp. Điều này làm cho chúng phù hợp cho các ứng dụng liên quan đến dầu nóng, kim loại nóng chảy và các chất lỏng có nhiệt độ cao khác.
  • Hệ thống áp suất cao: Thiết kế không trục của máy bơm động cơ dạng hộp giúp chúng rất phù hợp cho các ứng dụng áp suất cao. Chúng có thể xử lý chất lỏng một cách hiệu quả trong điều kiện áp suất cao.
  • Chất lỏng dễ bay hơi: Máy bơm động cơ đóng hộp có thể xử lý chất lỏng dễ bay hơi mà không có nguy cơ rò rỉ hơi. Điều này làm cho chúng phù hợp cho các ứng dụng liên quan đến chất lỏng có xu hướng bay hơi.
  • Bùn và huyền phù: Tùy thuộc vào thiết kế và cấu trúc cụ thể, một số máy bơm động cơ đóng hộp có thể xử lý chất lỏng có chứa chất rắn, chẳng hạn như bùn hoặc huyền phù.
  • Hóa dầu: Máy bơm động cơ đóng hộp thường được sử dụng trong ngành hóa dầu để xử lý các chất lỏng khác nhau gặp phải trong chế biến dầu khí, bao gồm dầu thô, các sản phẩm tinh chế và các dẫn xuất hóa dầu.

It’s essential to consult with pump manufacturers and carefully review the specifications of the canned motor pump to ensure it is suitable for the specific fluid and application requirements. The materials of construction, design features, and compatibility with the intended operating conditions are crucial considerations when selecting a canned motor pump for a particular fluid type.

Types

Selection of Type

Việc chọn máy bơm động cơ đóng hộp phù hợp nhất cho một ứng dụng cụ thể đòi hỏi phải đánh giá tỉ mỉ nhiều yếu tố quan trọng. Dưới đây là danh sách đầy đủ các cân nhắc khi lựa chọn máy bơm động cơ đóng hộp:

  • ĐẶC ĐIỂM CHẤT LỎNG: Các đặc tính quan trọng cần đánh giá bao gồm độ nhớt của chất lỏng, phạm vi nhiệt độ, độ ăn mòn, độ mài mòn và độc tính; những yếu tố này rất cần thiết trong việc xác định loại máy bơm động cơ đóng hộp thích hợp.
  • LƯU Ý BẢO TRÌ: Xem xét các nhu cầu bảo trì như tính dễ bảo trì, hiệu quả chi phí khi có sẵn phụ tùng thay thế và tuổi thọ dự kiến ​​của máy bơm để đảm bảo độ tin cậy vận hành lâu dài.
  • YÊU CẦU AN TOÀN: Đánh giá các khía cạnh an toàn bao gồm nguy cơ cháy nổ, nguy cơ ô nhiễm và bảo vệ nhân viên để đảm bảo môi trường vận hành an toàn.
  • NHIỆT ĐỘ HOẠT ĐỘNG: The intended fluid’s temperature range is crucial in identifying the type of canned motor pump with the necessary thermal compatibility.
  • NHU CẦU LƯU LƯỢNG: Xác định chính xác tốc độ dòng chảy cần thiết để chọn máy bơm có công suất phù hợp đáp ứng yêu cầu quy trình của bạn.
  • HẠN CHẾ ÁP SUẤT: Xem xét áp suất xả cần thiết để chọn máy bơm có đầu bơm phù hợp để xử lý áp suất hệ thống được chỉ định.
  • THÔNG SỐ LẮP ĐẶT: Tính đến các hạn chế về lắp đặt như không gian sẵn có, khả năng tương thích nguồn điện và cấu hình đường ống để đảm bảo tích hợp liền mạch vào cơ sở hạ tầng hiện có.
  • PHÂN TÍCH CHI PHÍ: Đánh giá tổng chi phí sở hữu, bao gồm đầu tư ban đầu, mức tiêu thụ năng lượng trong quá trình vận hành và chi phí bảo trì liên tục để đưa ra quyết định thận trọng về mặt tài chính.

Sau khi xem xét kỹ lưỡng tất cả các yếu tố nêu trên, bạn có thể tự tin xác định máy bơm động cơ đóng hộp phù hợp nhất với nhu cầu riêng của mình. Hơn nữa, bạn nên tham khảo ý kiến ​​của nhà sản xuất hoặc nhà cung cấp máy bơm có uy tín, những người có thể đưa ra lời khuyên chuyên môn phù hợp với ứng dụng cụ thể của bạn, đảm bảo lựa chọn và triển khai tối ưu máy bơm động cơ đóng hộp.

Applications

Canned motor pumps provide numerous advantages, particularly in applications where leaks are unacceptable, high reliability is required, or hazardous materials are being handled. Here are some key applications of canned motor pumps:

  1. Nuclear Power Plants: Canned motor pumps are extensively used in nuclear power plants for circulating coolant in the primary and secondary circuits. They are ideal for handling radioactive fluids because of their leak-proof design and high-reliability features.

  2. Ngành công nghiệp hóa dầu: They are used in refineries and petrochemical facilities for pumping highly flammable, toxic, or volatile liquids. The hermetic seal ensures that there’s no risk of ignition due to sparks caused by motor failure.

  3. Chemical Processing: In processes where aggressive chemicals or dangerous substances are involved, canned motor pumps provide a safe transfer mechanism. They prevent leaks that could lead to environmental contamination or safety hazards.

  4. LNG/LPG Handling: In liquefied natural gas (LNG) and liquefied petroleum gas (LPG) facilities, canned motor pumps ensure safe pumping operations without leakage risks due to their robust containment capabilities.

  5. Subsea Applications: Canned motor pumps are utilized in underwater oil and gas exploration, where conventional pumps cannot be used due to depth and pressure constraints. They are designed to operate under high pressures and in challenging marine environments.

  6. Food & Pharmaceutical Industry: For hygienic and clean processes, canned motor pumps are used because they eliminate the risk of product contamination from lubricants or other fluids leaking into the pumped media.

  7. HVAC Systems: High-efficiency canned motor pumps are employed in heating, ventilation, and air conditioning (HVAC) systems for chilled water circulation, especially in critical installations where reliability is paramount.

  8. Waste Treatment: In waste treatment plants, they’re used for pumping hazardous or contaminated liquids safely, preventing leaks that might contaminate soil or groundwater.

  9. Aerospace Industry: Canned motor pumps are used in spacecraft cooling systems due to their compactness, high efficiency, and ability to operate in extreme conditions.

In summary, canned motor pumps find extensive use wherever high levels of safety, reliability, and leak prevention are crucial factors in pump operation. Their unique design allows for operation in environments that may be deemed too risky for standard pumps.
