캔 모터 펌프는 단일 인클로저 내에 펌프와 모터를 모두 통합한 컴팩트하고 밀폐된 장치입니다. 기존 펌프와 달리 외부 샤프트 씰이 필요하지 않아 유지 관리가 줄어들고 유체 누출 위험이 최소화됩니다. 이 디자인은 효율성을 향상시켜 화학 처리 및 제약과 같은 산업 분야의 응용 분야에 적합합니다. 밀봉된 구조는 잠재적으로 위험한 유체를 안전하게 격리하여 환경 안전에 기여합니다. 컴팩트한 형태와 신뢰성 덕분에 캔 모터 펌프는 공간 최적화와 누출 방지 작동이 필수적인 제한된 공간에서 사용하기에 이상적입니다.

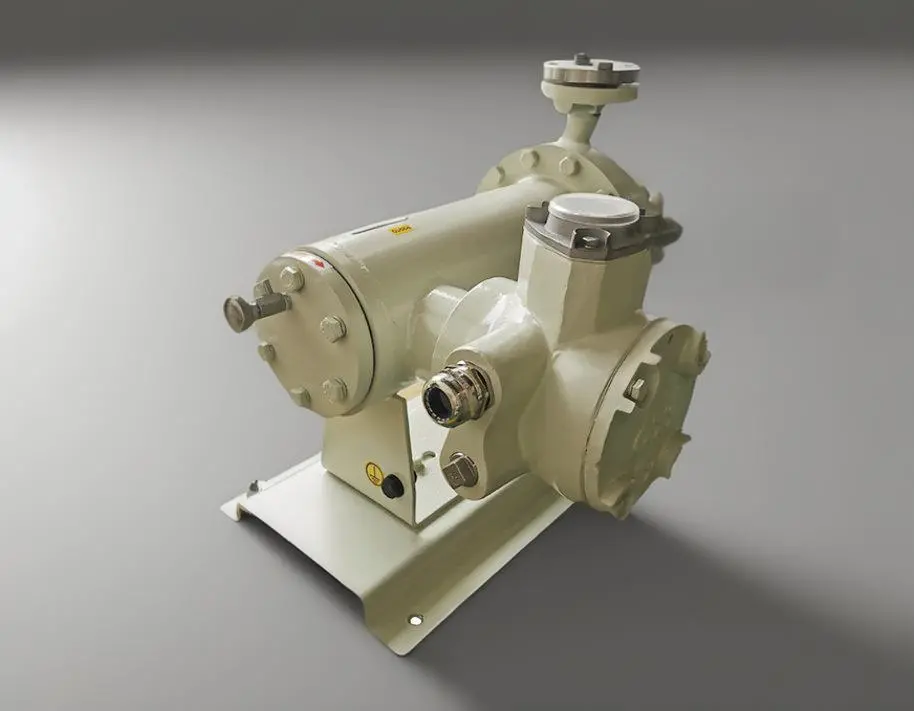

캔 모터펌프 제품 | SeFluid

Specification

Max Power: 315킬로와트
Max Capacity: 800m³/h
Flow Head: 최대. 800m
Max Temperature: 450℃

How a canned motor pump works

A canned motor pump, also known as a hermetic seal pump or enclosed impeller pump, is a specialized type of centrifugal pump that integrates the pump and motor into a single, sealed unit. This design eliminates the need for a traditional mechanical shaft seal and prevents leaks from occurring in high-pressure, hazardous, or pure fluid applications. Here’s how a canned motor pump operates:

  1. 밀봉된 구조: 캔 모터 펌프의 핵심은 완전 밀폐형 구조입니다. 펌프의 로터(임펠러 포함)는 전기 모터의 고정자 권선과 함께 밀봉된 캐니스터 내부에 위치합니다. 이 인클로저 외부의 회전 부품과 고정 부품 사이에는 직접적인 접촉이 없습니다.
  2. 매끄럽게 하기: 내부 간격이 매우 좁고 베어링은 펌핑된 액체 자체 또는 캔 장치 내의 전용 오일 시스템에 의해 윤활됩니다. 일부 설계에서는 펌핑되는 유체가 모터 구성 요소를 냉각하고 윤활합니다.
  3. 열 방출: 외부 환기가 부족하기 때문에 작동 중 발생하는 열은 펌핑된 유체를 통해 또는 모터 하우징을 통해 주변 환경으로의 전도를 통해 소산되어야 합니다. 일부 펌프에는 냉각 재킷이나 열교환기와 같은 추가 냉각 기능이 있을 수 있습니다.
  4. 회전: 모터 권선에 전원이 인가되면 자기장이 회전자를 회전시킵니다. 로터가 회전하면 부착된 임펠러가 구동되어 원심력이 발생하여 유체가 이동합니다.
  5. 누출 방지: 샤프트 씰이 없기 때문에 씰 불량으로 인한 누수 위험이 없습니다. 따라서 캔 모터 펌프는 미세한 누출이라도 심각한 위험이나 손실을 초래할 수 있는 독성, 가연성 또는 고가의 유체를 처리하는 데 이상적입니다.
  6. 모니터링: 올바른 작동을 보장하고 잠재적인 문제를 조기에 감지하기 위해 캔 모터 펌프에는 온도 센서, 진동 모니터 및 압력 센서와 같은 모니터링 시스템이 내장되어 있는 경우가 많습니다.
  7. 유지: 캔형 모터 펌프는 일반적으로 마모 가능한 부품 수가 적고 교체할 샤프트 씰이 없기 때문에 기존 펌프보다 유지 관리가 덜 필요합니다. 그러나 수리가 필요한 경우 일반적으로 더 광범위한 분해와 전문 지식이 필요합니다.

요약하면, 캔 모터 펌프는 펌프와 모터를 하나의 밀폐된 장치에 결합하고 자기력을 사용하여 임펠러를 구동하는 동시에 누출 없는 작동을 보장하므로 까다롭고 중요한 응용 분야에 적합합니다.

장점

캔형 모터 펌프는 특히 신뢰성, 안전 및 환경 문제가 가장 중요한 응용 분야에서 기존 원심 펌프에 비해 다양한 고유한 이점을 제공합니다. 다음은 몇 가지 주요 이점입니다.
  • 누출 없는 작동: 가장 큰 장점은 기존 펌프에서 흔히 발생하는 고장 지점인 기계식 샤프트 씰을 제거한 것입니다. 캔 모터 펌프에는 외부 씰이 없기 때문에 누출이 전혀 발생하지 않으므로 환경으로 배출되어서는 안 되는 위험하거나 독성이 있거나 값비싼 유체를 처리하는 데 이상적입니다.
  • 높은 신뢰성: 외부 샤프트 씰이 필요 없기 때문에 씰 마모, 누출 또는 고장으로 인한 펌프 가동 중단 위험이 크게 줄어듭니다. 이로 인해 가동 시간이 증가하고 전반적인 장비 신뢰성이 향상됩니다.
  • 안전 강화: 캔형 모터 펌프는 유체 봉쇄가 중요한 중요한 공정에 자주 사용됩니다. 내부 고장이 발생하는 경우 펌핑된 액체는 밀봉된 캐니스터 내에 그대로 남아 있어 유체 누출로 인한 사고, 화재 또는 폭발 가능성을 줄입니다.
  • 낮은 유지 관리: 움직이는 부품 수가 적고 유지 관리할 샤프트 씰이 없기 때문에 이 펌프는 동급 펌프에 비해 유지 관리가 훨씬 덜 필요합니다. 또한 진동과 소음 수준이 감소된 상태로 작동하므로 서비스 수명이 길어집니다.
  • 능률: 캔형 모터 펌프는 컴팩트한 디자인과 모터와 임펠러의 직접 결합으로 인해 일반적으로 높은 에너지 효율을 나타냅니다. 또한 작동 중 발생하는 열을 펌핑된 유체 자체를 통해 방출할 수 있어 작동 효율성이 더욱 향상됩니다.
  • 온도 제어: 많은 설계에서 펌핑되는 유체는 모터의 냉각수 역할도 할 수 있으며, 내장된 온도 제어 기능을 통해 베어링 수명을 연장하고 안전한 작동 조건을 보장합니다.
  • 다재: Canned motor pumps can handle a wide variety of fluids, from cryogenic liquids to hot, aggressive chemicals, and can work at both high and low pressures. They’re suitable for applications across various industries including nuclear, petrochemical, pharmaceuticals, and food processing.
  • 모니터링 기능: 많은 모델에는 온도, 진동, 압력의 변화를 감지하는 고급 모니터링 시스템이 장착되어 있어 잠재적인 문제가 더 심각한 문제로 이어지기 전에 조기에 감지할 수 있습니다.

요약하면, 캔 모터 펌프는 향상된 안전성, 향상된 신뢰성, 낮은 유지 관리 비용 및 더 높은 효율성을 제공하므로 누출 방지 및 프로세스 무결성이 중요한 환경에서 선호되는 선택입니다.

SeFluid의 캔 모터 펌프의 특징

  1. 무공기 작동: SeFluid’s canned motor pumps ensure no ingress of external air, making them ideal for vacuum-operated systems and handling liquids that exhibit adverse reactions upon contact with atmospheric air.

  2. 절대 누출 저항: 이 펌프는 완벽한 누출 방지 성능을 보장하므로 가연성 및 폭발성 유체, 독성 물질, 부식성 화학 물질은 물론 절대적인 봉쇄가 필요한 귀중한 액체를 이송하는 데 완벽하게 적합합니다.

  3. 극한 조건을 위한 무축 구조: 샤프트가 없는 설계로 고압 환경에 적합하며 초고온 또는 저온 유체는 물론 융점이 높은 유체도 효율적으로 관리할 수 있습니다.

  4. 소형화 및 비용 효율성: 공간 절약형 디자인을 자랑하는 이 펌프는 작은 크기, 가벼운 무게, 최소한의 설치 공간을 제공하며 컴팩트한 구조로 인해 설치 비용이 절감됩니다.

  5. 조용하고 진동이 적은 성능: 펌프는 냉각 팬과 외부 베어링이 필요 없는 완전 밀폐형 구조로 인해 소음이 적고 진동이 크게 최소화되어 작동됩니다.

  6. 유지관리 효율적인 윤활: SeFluid’s canned motor pumps do not necessitate the external injection of lubricating fluid, thereby contributing to lower maintenance expenses and increased operational efficiency over time.

캔 모터 펌프에 적합한 유체 유형

캔 모터 펌프는 다목적이며 광범위한 유체 유형을 처리할 수 있습니다. 특정 유체에 대한 캔 모터 펌프의 적합성은 화학적 호환성, 온도 및 고체 가능성과 같은 요인에 따라 달라집니다. 캔 모터 펌프에 일반적으로 적합한 유체 유형은 다음과 같습니다.

  • 부식성 액체: 캔 모터 펌프는 부식에 강한 재질로 제작되는 경우가 많아 부식성 유체를 취급하는 데 적합합니다. 여기에는 화학 처리 산업에서 흔히 발견되는 산, 알칼리 및 기타 부식성 화학 물질이 포함됩니다.
  • 독성 액체: 캔 모터 펌프는 밀봉되어 누출을 방지하고 독성 액체를 취급하는 데 적합합니다. 이는 위험 물질의 봉쇄가 최우선인 산업에서 매우 중요합니다.
  • 가연성 액체: 누출이 없는 설계로 인해 캔 모터 펌프는 가연성 액체를 안전하게 펌핑하는 데 적합합니다. 화재나 폭발의 위험이 있는 응용 분야에 일반적으로 사용됩니다.
  • 고온 액체: 캔 모터 펌프는 높고 낮은 극한의 온도에서 액체를 처리할 수 있습니다. 따라서 뜨거운 오일, 용융 금속 및 기타 고온 유체와 관련된 응용 분야에 적합합니다.
  • 고압 시스템: 캔형 모터 펌프는 샤프트가 없는 설계로 인해 고압 응용 분야에 매우 적합합니다. 고압 조건에서 유체를 효율적으로 처리할 수 있습니다.
  • 휘발성 액체: 캔형 모터 펌프는 증기 누출 위험 없이 휘발성 유체를 처리할 수 있습니다. 따라서 기화 경향이 있는 액체와 관련된 응용 분야에 적합합니다.
  • 슬러리 및 현탁액: 특정 설계 및 구성에 따라 일부 캔 모터 펌프는 슬러리 또는 현탁액과 같은 고체가 포함된 유체를 처리할 수 있습니다.
  • 석유화학: 캔 모터 펌프는 원유, 정제 제품, 석유화학 파생물 등 석유 및 가스 처리 과정에서 발생하는 다양한 유체를 처리하기 위해 석유화학 산업에서 일반적으로 사용됩니다.

It’s essential to consult with pump manufacturers and carefully review the specifications of the canned motor pump to ensure it is suitable for the specific fluid and application requirements. The materials of construction, design features, and compatibility with the intended operating conditions are crucial considerations when selecting a canned motor pump for a particular fluid type.

Types

Selection of Type

특정 응용 분야에 가장 적합한 캔 모터 펌프를 선택하려면 여러 가지 중요한 요소에 대한 세심한 평가가 필요합니다. 다음은 캔 모터 펌프를 선택할 때 고려해야 할 전체 고려 사항 목록입니다.

  • 유체 특성: 평가해야 할 중요한 특성에는 유체 점도, 온도 범위, 부식성, 마모성 및 독성이 포함됩니다. 이러한 요소는 적절한 유형의 캔 모터 펌프를 결정하는 데 필수적입니다.
  • 유지 관리 고려 사항: 유지 관리 용이성, 예비 부품 가용성의 비용 효율성, 펌프의 예상 수명 등 유지 관리 요구 사항을 반영하여 장기적인 작동 신뢰성을 보장합니다.
  • 안전 요구사항: 안전한 작동 환경을 보장하기 위해 화재 또는 폭발 위험, 오염 위험, 인력 보호를 포함하는 안전 측면을 평가합니다.
  • 작동 온도: The intended fluid’s temperature range is crucial in identifying the type of canned motor pump with the necessary thermal compatibility.
  • 흐름 요구 사항: 프로세스 요구 사항을 충족하는 데 적합한 용량을 갖춘 펌프를 선택하려면 필요한 유량을 정확하게 결정하십시오.
  • 압력 제약: 지정된 시스템 압력을 처리하기 위해 올바른 헤드를 갖춘 펌프를 선택하려면 필요한 토출 압력을 고려하십시오.
  • 설치 매개변수: 사용 가능한 공간, 전원 공급 장치 호환성, 배관 구성과 같은 설치 제약 조건을 고려하여 기존 인프라에 원활하게 통합되도록 하세요.
  • 비용 분석: 초기 투자, 운영 중 에너지 소비, 지속적인 유지 관리 비용을 포함한 총 소유 비용을 평가하여 재정적으로 신중한 결정을 내립니다.

위에 언급된 모든 요소를 ​​철저히 고려하면 귀하의 고유한 요구 사항에 가장 잘 맞는 캔 모터 펌프를 자신있게 식별할 수 있습니다. 또한, 귀하의 특정 응용 분야에 맞는 전문적인 조언을 제공할 수 있는 평판이 좋은 펌프 제조업체 또는 공급업체와 상담하여 캔 모터 펌프의 최적 선택 및 배치를 보장하는 것이 좋습니다.

Applications

Canned motor pumps provide numerous advantages, particularly in applications where leaks are unacceptable, high reliability is required, or hazardous materials are being handled. Here are some key applications of canned motor pumps:

  1. Nuclear Power Plants: Canned motor pumps are extensively used in nuclear power plants for circulating coolant in the primary and secondary circuits. They are ideal for handling radioactive fluids because of their leak-proof design and high-reliability features.

  2. 석유화학 산업: They are used in refineries and petrochemical facilities for pumping highly flammable, toxic, or volatile liquids. The hermetic seal ensures that there’s no risk of ignition due to sparks caused by motor failure.

  3. Chemical Processing: In processes where aggressive chemicals or dangerous substances are involved, canned motor pumps provide a safe transfer mechanism. They prevent leaks that could lead to environmental contamination or safety hazards.

  4. LNG/LPG Handling: In liquefied natural gas (LNG) and liquefied petroleum gas (LPG) facilities, canned motor pumps ensure safe pumping operations without leakage risks due to their robust containment capabilities.

  5. Subsea Applications: Canned motor pumps are utilized in underwater oil and gas exploration, where conventional pumps cannot be used due to depth and pressure constraints. They are designed to operate under high pressures and in challenging marine environments.

  6. Food & Pharmaceutical Industry: For hygienic and clean processes, canned motor pumps are used because they eliminate the risk of product contamination from lubricants or other fluids leaking into the pumped media.

  7. HVAC Systems: High-efficiency canned motor pumps are employed in heating, ventilation, and air conditioning (HVAC) systems for chilled water circulation, especially in critical installations where reliability is paramount.

  8. Waste Treatment: In waste treatment plants, they’re used for pumping hazardous or contaminated liquids safely, preventing leaks that might contaminate soil or groundwater.

  9. Aerospace Industry: Canned motor pumps are used in spacecraft cooling systems due to their compactness, high efficiency, and ability to operate in extreme conditions.

In summary, canned motor pumps find extensive use wherever high levels of safety, reliability, and leak prevention are crucial factors in pump operation. Their unique design allows for operation in environments that may be deemed too risky for standard pumps.
